प्लेटफार्मों के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट

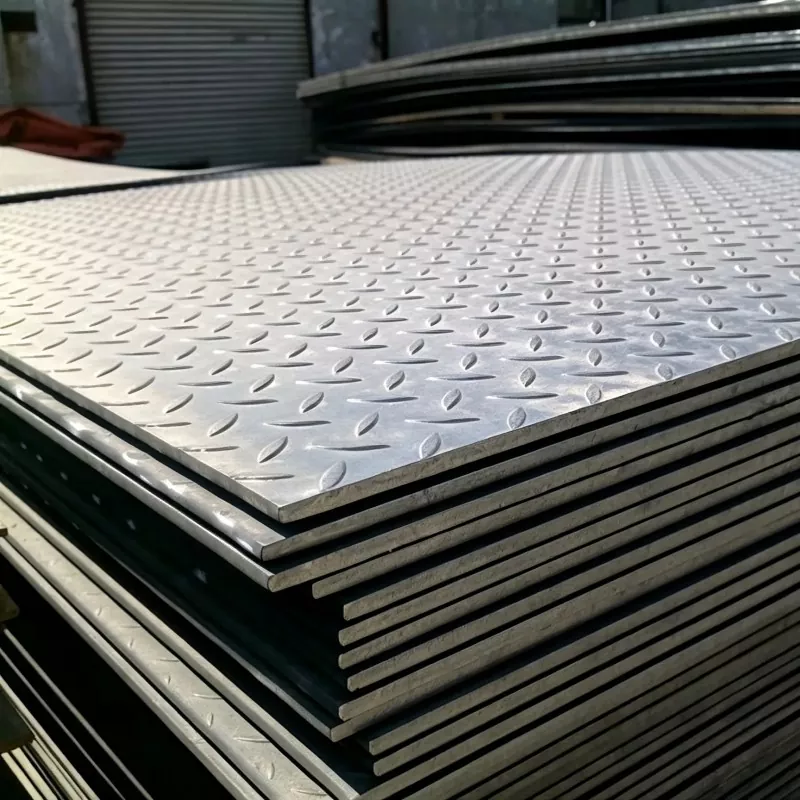

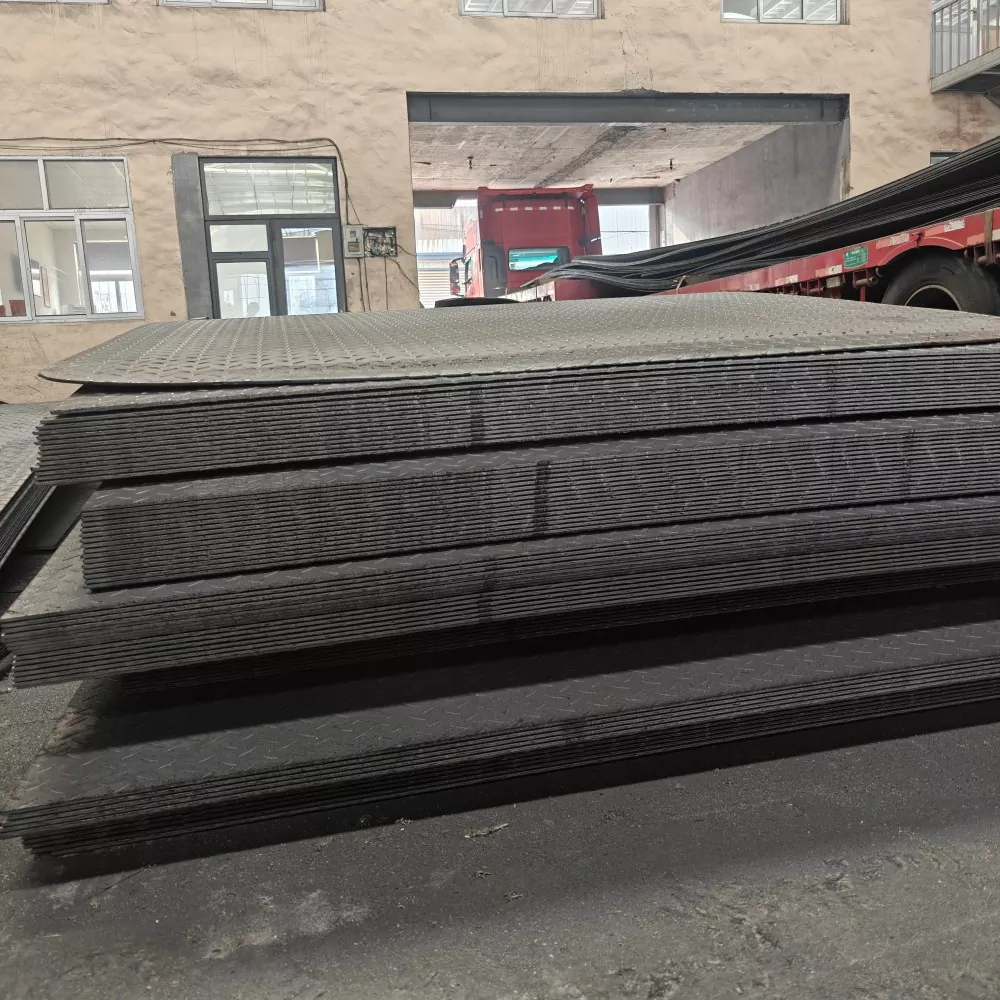

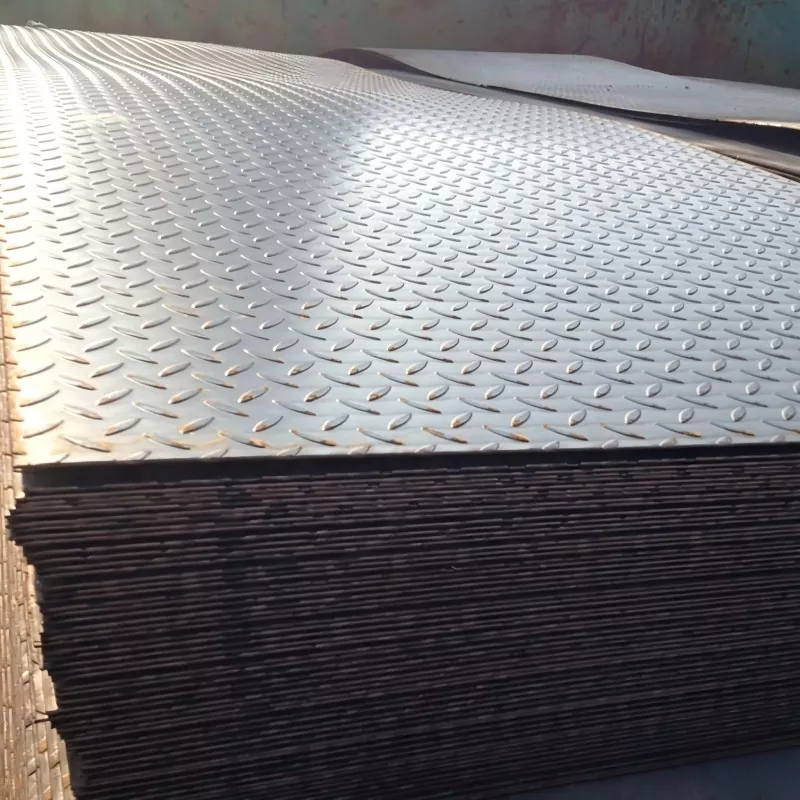

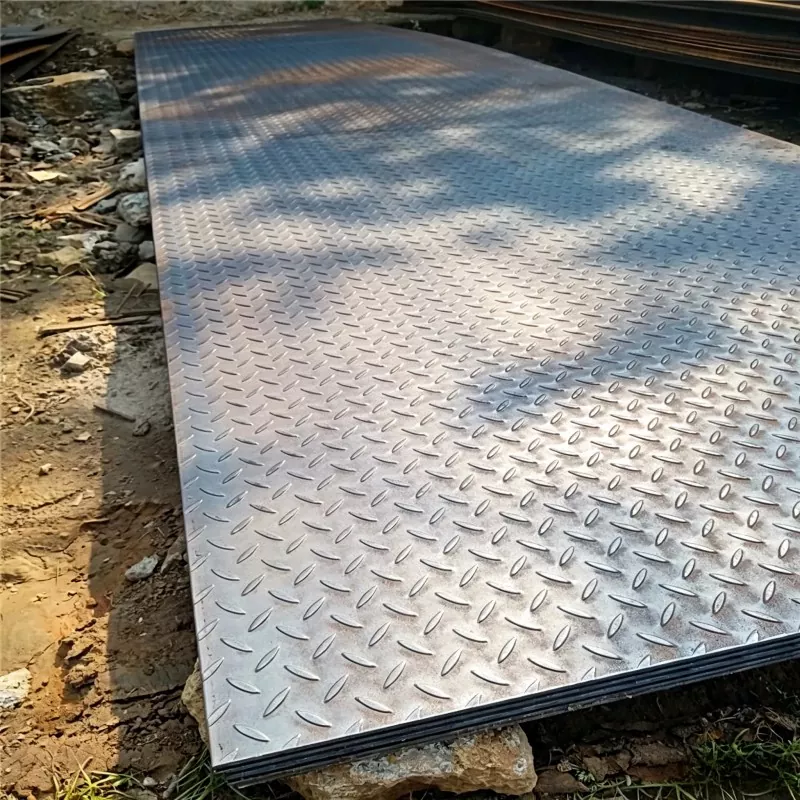

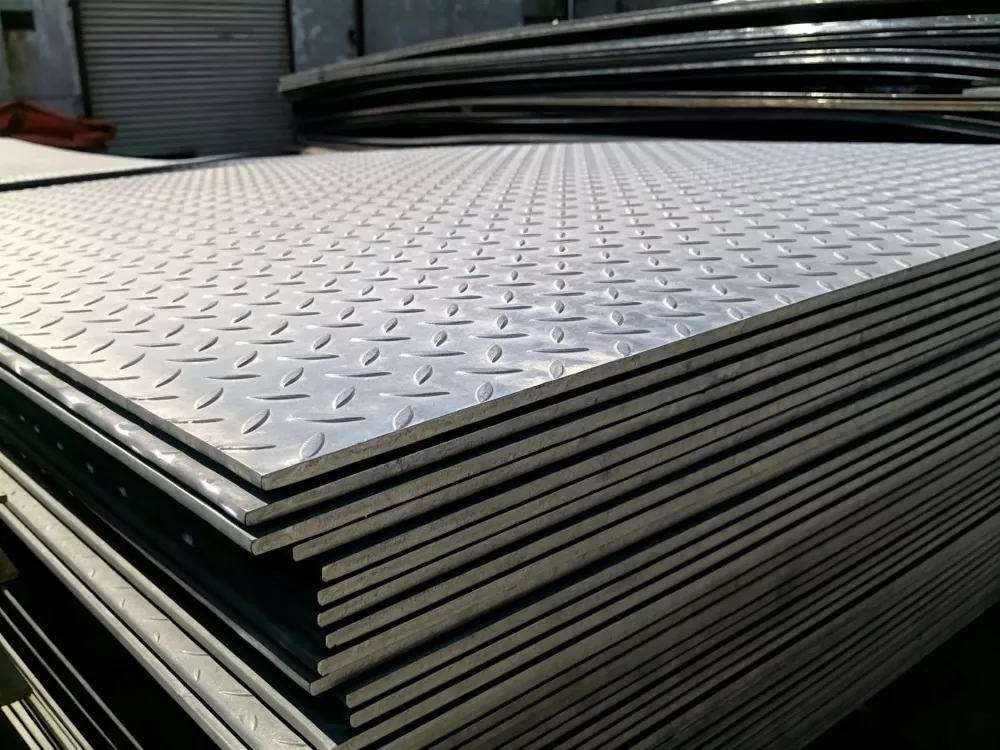

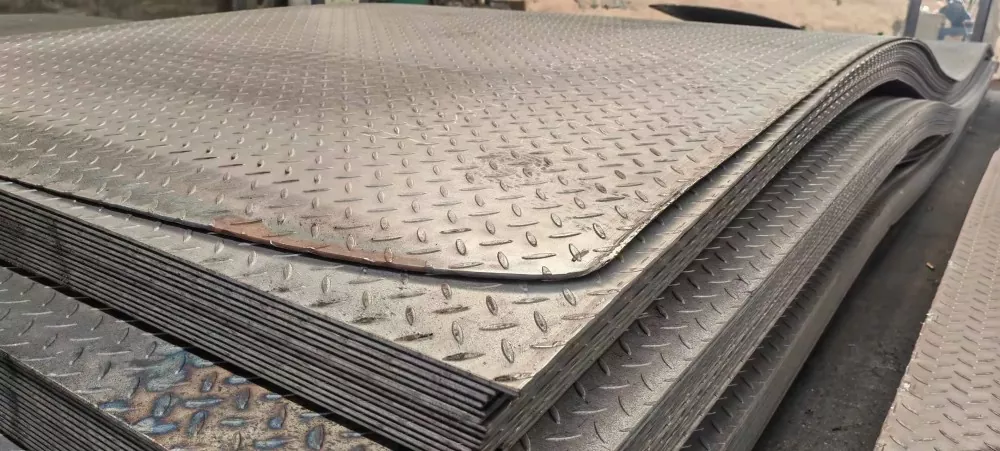

प्लेटफार्मों के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट - जिसे डायमंड प्लेट या ट्रेड प्लेट भी कहा जाता है - एक हॉट रोल्ड स्टील शीट है जिसमें रोलिंग प्रक्रिया के दौरान एक सतह पर उभरे हुए हीरे, दाल या गोल-बीन पैटर्न बनते हैं। पैटर्न को वेल्डेड, मुद्रित या चिपकाया नहीं गया है: यह स्लैब से अभिन्न रूप से लुढ़का हुआ है, जिसका अर्थ है कि यह समय से पहले छील नहीं सकता है, नष्ट नहीं हो सकता है, या सपाट नहीं हो सकता है।

बढ़ा हुआ पैटर्न दो काम करता है। सबसे पहले, यह एक चिकनी स्टील की सतह को उच्च-घर्षण सतह में परिवर्तित करता है, हीरे जूते के तलवों और उपकरण टायरों में काटते हैं, सूखी, गीली और तैलीय स्थितियों में विश्वसनीय कर्षण प्रदान करते हैं। दूसरा, यह कठोरता जोड़ता है: एक चेकर्ड प्लेट समान मोटाई की एक सादे प्लेट की तुलना में बेहतर झुकने का विरोध करती है, क्योंकि उभरी हुई पसलियां स्टिफ़नर के रूप में कार्य करती हैं। आपको एक ही उत्पाद में सुरक्षा और संरचनात्मक दक्षता दोनों मिलती है।

ग्रेड, पैटर्न और सतह विकल्प

Q235B: सामान्य प्रयोजन प्लेटफार्म, हल्के से मध्यम ड्यूटी

Q355B हेवी-ड्यूटी प्लेटफार्म, भार क्षमता 10-15 kN/m²

एसएस400: एशियाई विशिष्ट परियोजनाओं के लिए मानक संरचनात्मक ग्रेड

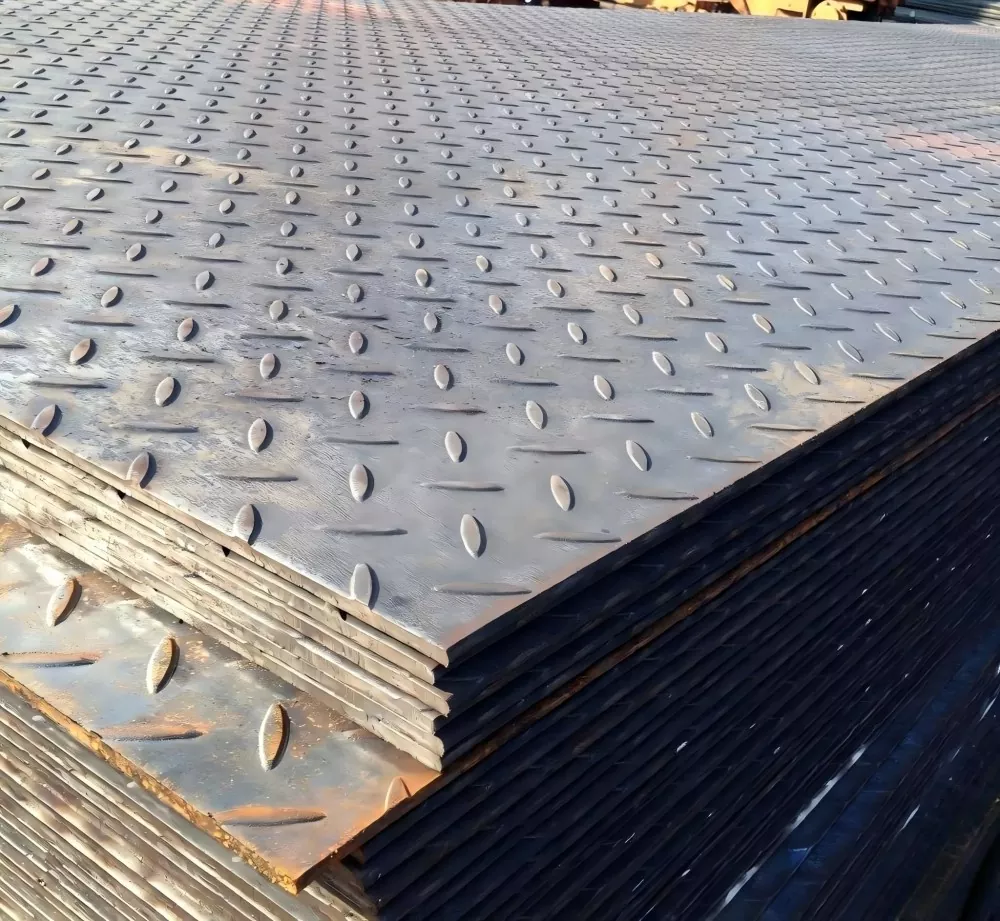

पैटर्न: हीरा, मसूर/अश्रु, गोल बीन - पैटर्न ऊंचाई 0.5-1.2 मिमी

मोटाई: 3 मिमी-12 मिमी मानक; चौड़ाई 2,000 मिमी तक; लंबाई 1 मी-12 मी या कस्टम कट

सतह: काला, तेलयुक्त, शॉट-ब्लास्टेड, पेंट किया हुआ, या हॉट-डिप गैल्वेनाइज्ड (≥85μm)

पैटर्न की ऊंचाई और घनत्व एंटी-स्लिप प्रदर्शन निर्धारित करते हैं: मानक पैटर्न ≥0.6 का घर्षण गुणांक प्रदान करते हैं, और Q355B ग्रेड ≥0.7 तक पहुंचते हैं - जो कि अधिकांश सुरक्षा मानकों के लिए आवश्यक न्यूनतम 0.5 से ऊपर है। बाहरी और तटीय प्लेटफार्मों के लिए, हम दशकों की संक्षारण-मुक्त सेवा को बनाए रखने के लिए हॉट-डिप गैल्वनाइजिंग की सलाह देते हैं।

मुख्य विशेषताएं और लाभ

इंटीग्रल रोलिंग

गर्म रोलिंग के दौरान पैटर्न को प्लेट में रोल किया जाता है, वेल्ड करने के लिए कुछ भी नहीं है, छीलने के लिए कुछ भी नहीं है, पहनने के लिए कुछ भी नहीं है। वर्षों के पैदल यातायात और उपकरण क्रॉसिंग के बाद भी, उभरे हुए हीरे अपनी ऊंचाई और पकड़ बनाए रखते हैं।

गीली स्थितियों में सिद्ध पर्ची प्रतिरोध

हमारी चेकर्ड प्लेटें 0.6-0.7 का एंटी-स्लिप गुणांक प्रदान करती हैं, जो एक रासायनिक संयंत्र प्लेटफ़ॉर्म सहित वास्तविक इंस्टॉलेशन में सत्यापित है जो 0.72 पर 3 वर्षों तक सुरक्षित रूप से संचालित होता है। हीरे पानी और तेल बहाते हैं, उन परिस्थितियों में कर्षण बनाए रखते हैं जहां सपाट स्टील स्केटिंग रिंक बन जाता है।

बिना किसी अतिरिक्त लागत के संरचनात्मक कठोरता

उभरा हुआ पैटर्न अभिन्न स्टिफ़नर के रूप में कार्य करता है, समान मोटाई की सादे प्लेट की तुलना में झुकने के प्रतिरोध में सुधार करता है। कई प्लेटफ़ॉर्म डिज़ाइन मोटाई ग्रेड को नीचे ले जा सकते हैं और फिर भी विक्षेपण सीमा को पूरा कर सकते हैं, जो एक वास्तविक सामग्री बचत है।

लागत प्रभावी बनाम स्टेनलेस विकल्प

माइल्ड स्टील चेकर्ड प्लेट की कीमत स्टेनलेस डायमंड प्लेट के एक अंश के बराबर होती है। सामान्य औद्योगिक प्लेटफार्मों, कार्यशालाओं और वाहन फर्शों के लिए, Q235B/Q355B चेकर्ड प्लेट सामग्री लागत के एक अंश पर समान एंटी-स्लिप फ़ंक्शन प्रदान करती है।

निर्माण के लिए तैयार

इसे काटें, कतरें, वेल्ड करें, मोड़ें, मानक निर्माण तकनीकें विशेष उपकरण के बिना काम करती हैं। डिलीवरी से पहले आपके सटीक आयामों के लिए हमारे कारखाने से सीएनसी शियरिंग और लेवलिंग उपलब्ध है।

उत्पाद विशिष्टताएँ

विशिष्ट अनुप्रयोग

प्लेटफ़ॉर्म निर्माता और आपूर्तिकर्ता के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट के रूप में, Sanhe Steel फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में चेकर्ड प्लेट की आपूर्ति करता है:

कारखानों में उपकरण संचालन और रखरखाव प्लेटफार्म

वर्कशॉप ओवरहेड वॉकवे और आग से बचने के मार्ग

सीढ़ी के पदचिह्न और सीढ़ी पर उतरना

वाहन कार्गो बिस्तर फर्श और ट्रेलर डेकिंग

कन्वेयर साइड वॉकवे और मशीन एक्सेस प्लेटफॉर्म

लोडिंग डॉक, मेजेनाइन फर्श और पैदल यात्री पुल

असली मामला

भारी मशीनरी और धातु प्रसंस्करण के लिए डिज़ाइन किया गया, इस बड़े-स्पैन पोर्टल फ्रेम वर्कशॉप में उच्च शक्ति Q355B एच-बीम स्टील कॉलम और एकीकृत ओवरहेड क्रेन रनवे सिस्टम हैं। स्पष्ट-स्पैन संरचना आंतरिक स्तंभ अवरोधों को समाप्त करती है, जिससे प्लेटफार्मों के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट की निर्बाध हैंडलिंग और भंडारण की अनुमति मिलती है।

परिचालन लागत को अनुकूलित करने के लिए, छत को उच्च-पारभासी रोशनदान पैनलों से सुसज्जित किया गया है जो प्रचुर मात्रा में प्राकृतिक दिन का प्रकाश प्रदान करते हैं और दिन के समय प्रकाश ऊर्जा के उपयोग को 20% तक कम करते हैं। सभी इस्पात घटकों को तेजी से साइट असेंबली के लिए कारखाने में सटीक रूप से निर्मित, शॉट-ब्लास्ट और पेंट किया गया था, जिससे समय से पहले एक टिकाऊ, उच्च-भार वाली औद्योगिक सुविधा प्रदान की गई।

उत्पादन प्रक्रिया

प्लेटफार्मों के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट हॉट रोलिंग द्वारा निर्मित की जाती है: स्टील स्लैब को गर्म किया जाता है और रोलिंग स्टैंड के माध्यम से पारित किया जाता है, जिसमें अंतिम स्टैंड पर पैटर्न उकेरा जाता है। पैटर्न को एक बार में गर्म स्टील में डाला जाता है, जिससे एक अभिन्न सतह बनती है जिसे किसी माध्यमिक प्रसंस्करण की आवश्यकता नहीं होती है।

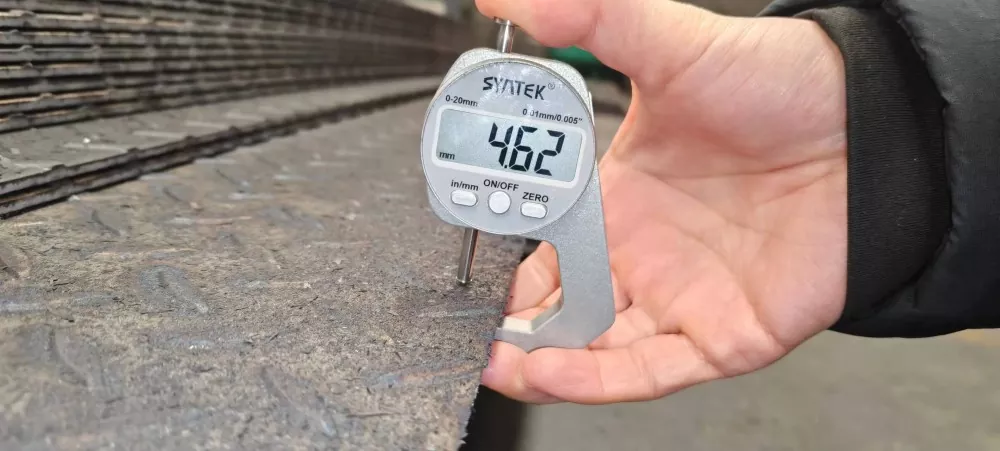

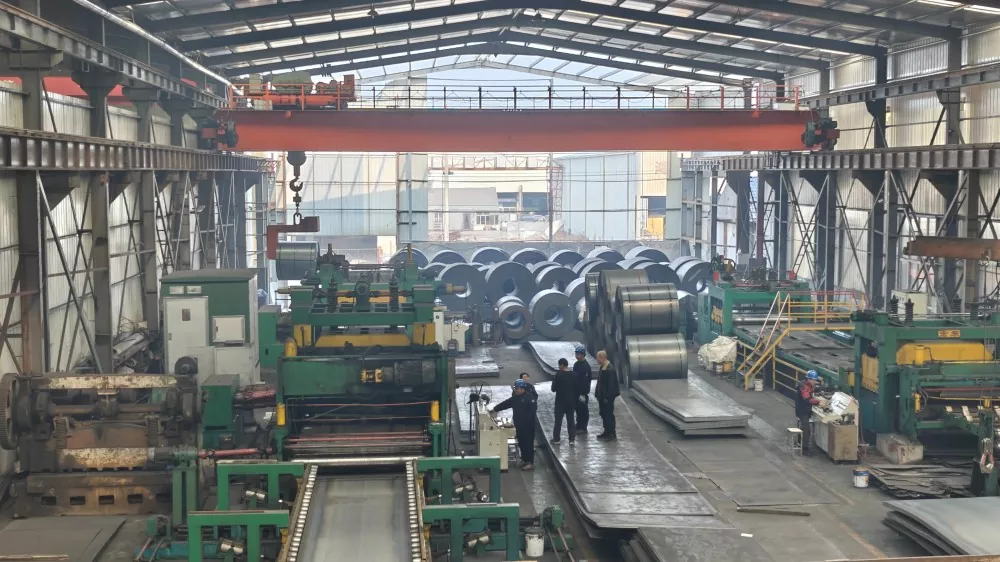

सनेहे स्टील में, कॉइल्स को हमारी फ़्लैटनिंग लाइन पर समतल किया जाता है, फिर सीएनसी शियरिंग लाइनों पर आपके सटीक आयामों में काटा जाता है। मोटाई सहनशीलता ±0.8 मिमी और पैटर्न ऊंचाई विचलन ±0.1 मिमी के भीतर रखी जाती है - प्रत्येक बैच पर सत्यापित। आपके विनिर्देश के अनुसार गैल्वनाइजिंग, पेंटिंग या ऑयलिंग लगाई जाती है।

गुणवत्ता नियंत्रण हमारे सीएनएएस-मान्यता प्राप्त इन-हाउस प्रयोगशाला में यांत्रिक गुणों और पैटर्न ज्यामिति के परीक्षण के साथ एएसटीएम/जेआईएस/ईएन आवश्यकताओं का पालन करता है। मिल परीक्षण प्रमाणपत्र प्रत्येक शिपमेंट के साथ आते हैं।

सनेह स्टील क्यों चुनें?

एक इस्पात आपूर्तिकर्ता जिसका आप ऑडिट कर सकते हैं

Sanhe Steel क़िंगदाओ जियाओझोउ में सीएनसी कतरनी, लेवलिंग और स्लिटिंग लाइनों के साथ एक सीएनएएस-मान्यता प्राप्त इन-हाउस प्रयोगशाला के साथ एक प्रामाणिक विनिर्माण सुविधा है। 2008 के बाद से, हम दुनिया भर में निर्माण, ऑटोमोटिव और ऊर्जा परियोजनाओं की सेवा करने वाले व्यापारी से प्रसंस्करण भागीदार तक विकसित हुए हैं।

वैश्विक मानकों के अनुसार प्रमाणित

सीई (ईयू सीपीआर), आईएटीएफ 16949 (ऑटोमोटिव), आईएसओ 9001, आईएसओ 14001, आईएसओ 45001। अनुरोध पर उपलब्ध ईएन 10204 टाइप 3.1/3.2 के साथ प्रत्येक बैच एमटीसी के साथ भेजा जाता है। तृतीय-पक्ष निरीक्षण (एसजीएस, बीवी) का हमेशा स्वागत है।

मिल-स्तरीय आपूर्ति बिजली

बाओवू और एचबीआईएस के साथ दीर्घकालिक रणनीतिक साझेदारी हमें प्राथमिकता सोर्सिंग और 10,000+ टन स्टॉक प्रदान करती है। मानक स्टॉक आइटम 7-15 दिनों में भेज दिए जाते हैं - तत्काल ऑर्डर में तेजी लाई जा सकती है।

कट-टू-साइज़, कट-कॉर्नर नहीं

हम आपके सटीक आयामों में पहले से ही कतरी हुई, समतल और कटी हुई प्लेटें वितरित करते हैं - आपका समय बचाते हैं, बर्बादी कम करते हैं, और आपकी द्वितीयक प्रसंस्करण को समाप्त करते हैं। आपको स्थापित करने के लिए तैयार सामग्री प्राप्त होती है, न कि कच्ची कुंडलियाँ जिससे पता लगाया जा सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मुझे प्लेटफॉर्म के लिए हॉट रोल्ड चेकर्ड स्टील प्लेट की कितनी मोटाई का उपयोग करना चाहिए?

उ: पैदल यात्री पथों और प्रकाश रखरखाव प्लेटफार्मों के लिए, 4-6 मिमी Q235B मानक है। भारी उपकरण प्लेटफार्मों के लिए, 8 मिमी + Q355B का उपयोग करें - ग्रेड अपग्रेड के साथ भार क्षमता लगभग दोगुनी हो जाती है। हमें अपना लोड और स्पैन भेजें और हम सही विशिष्टता की पुष्टि करेंगे।

प्रश्न: क्या बाहरी प्लेटफार्मों के लिए गैल्वनाइजिंग आवश्यक है?

उत्तर: बाहरी या तटीय प्रतिष्ठानों के लिए, हाँ - हॉट-डिप गैल्वनाइजिंग (≥85μm) नंगे प्लेट के लिए 2-3 साल के पुन: पेंटिंग चक्र की तुलना में सेवा जीवन को 20+ वर्ष तक बढ़ाता है। हम अपने प्रसंस्करण भागीदारों के माध्यम से इन-हाउस गैल्वनाइजिंग की पेशकश करते हैं।

प्रश्न: सीढ़ियों के लिए कौन सा पैटर्न सबसे अच्छा है?

उत्तर: सीढ़ियों के लिए डायमंड पैटर्न क्लासिक पसंद है - इसकी ज्यामिति सभी दिशाओं में समान पकड़ प्रदान करती है। सीढ़ी अनुप्रयोगों के लिए पैटर्न ऊंचाई 1.0-1.2 मिमी की सिफारिश की जाती है।

प्रश्न: क्या आप प्लेटों को कस्टम आकार में काट सकते हैं?

उत्तर: हां - सीएनसी कतरनी, स्लिटिंग और लेवलिंग हमारी मुख्य प्रसंस्करण क्षमताएं हैं। हम सख्त सहनशीलता नियंत्रण के साथ सटीक-आकार की प्लेटें, स्ट्रिप्स और अनियमित आकार प्रदान करते हैं।

प्रश्न: प्लेटों के साथ कौन से प्रमाणपत्र आते हैं?

उत्तर: प्रत्येक शिपमेंट में एक मिल टेस्ट प्रमाणपत्र शामिल होता है। एन 10204 प्रकार 3.1/3.2, एसजीएस/बीवी तृतीय-पक्ष निरीक्षण, और पूर्ण सीई दस्तावेज़ अनुरोध पर उपलब्ध हैं।
