निर्मित Q235B हॉट रोल्ड स्टील प्लेट पर बेंडिंग क्रैकिंग का विश्लेषण

Q235B हॉट रोल्ड स्ट्रिप एक सामान्य कार्बन संरचनात्मक स्टील है। इसमें अच्छा बढ़ाव, ताकत, कठोरता और गठन क्षमता है। सामग्री स्टैम्पिंग और वेल्डिंग के लिए अच्छी तरह से काम करती है, इसलिए कारखाने इमारतों और पुलों के लिए यांत्रिक भागों और उच्च-मानक वेल्डेड संरचनात्मक घटकों को बनाने के लिए इसका व्यापक रूप से उपयोग करते हैं।

हमने नमूना बनाने का परीक्षण किया लेकिन झुकने के दौरान बड़े पैमाने पर दरारें पाई गईं। मूल कारणों का पता लगाने और ग्राहक मानकों को पूरा करने वाली सुधार योजनाएं बनाने के लिए, हमारी टीम ने टूटे हुए नमूनों पर परीक्षण किया। हमने रासायनिक संरचना, टूटे और बरकरार क्षेत्रों की सूक्ष्म संरचनाओं, फ्रैक्चर सतह के आकार, आंतरिक समावेशन और अनाज के आकार की जांच की ताकि यह पुष्टि की जा सके कि दरारें झुकने का कारण क्या था।

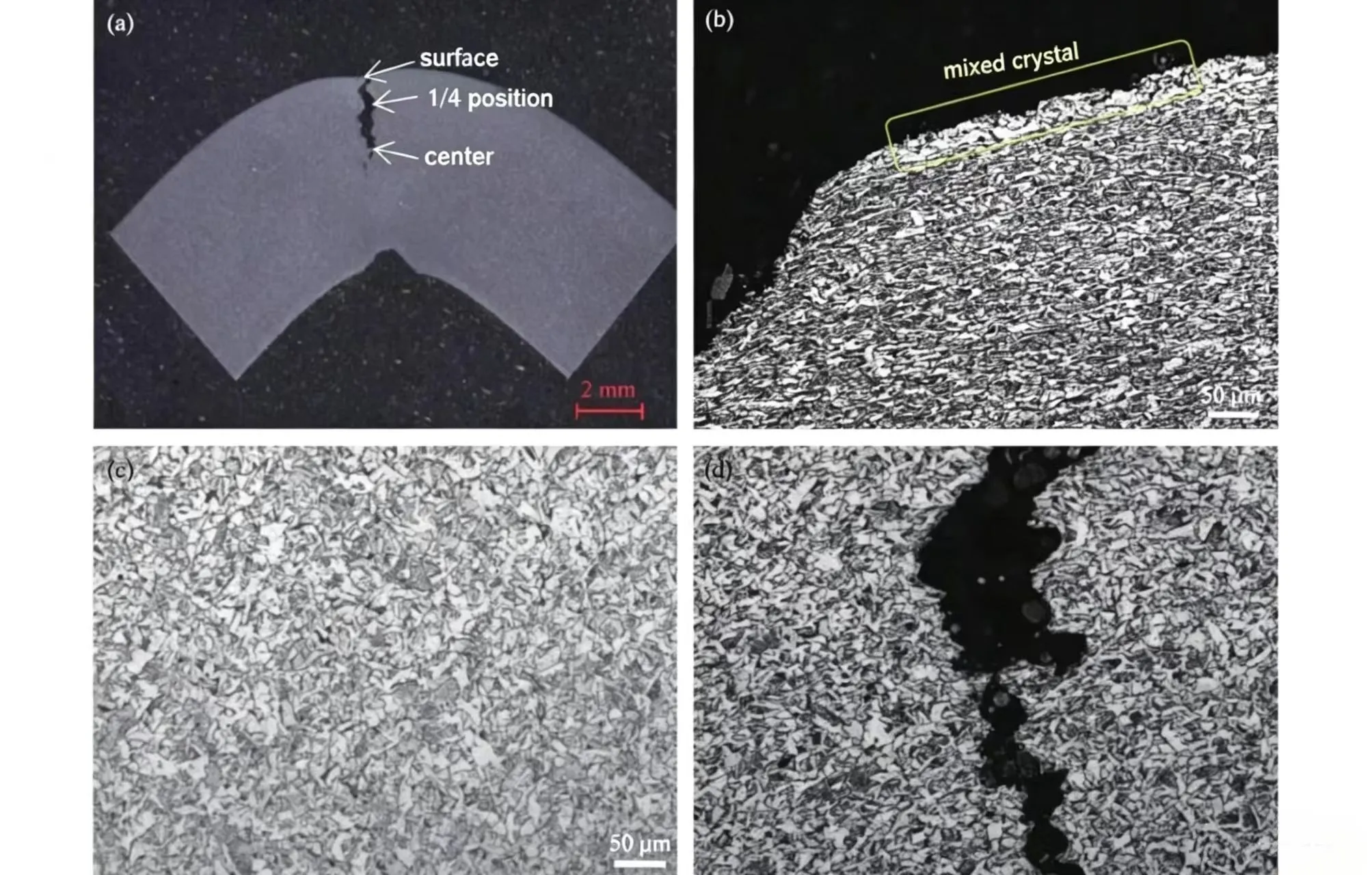

सनेहे के इंजीनियरों ने पाया कि सतह डीकार्बराइजेशन और मिश्रित अनाज संरचना दरारें शुरू नहीं करती हैं, बल्कि मौजूदा दरारें बहुत तेजी से फैलती हैं। कच्ची पट्टी की सूक्ष्म संरचना सभी परीक्षण टुकड़ों में एक समान रहती है: फेराइट सामग्री बढ़ने पर बैनाइट सामग्री सतह से कोर तक गिरती है, और पट्टी की सतह पर थोड़ी मात्रा में एसिकुलर फेराइट दिखाई देती है।

समाधान

1. मोहर लगाने और मोड़ने से पहले पट्टी के किनारों पर मौजूद गड़गड़ाहट को पीस लें। यह रफ कटिंग के कारण होने वाले छोटे किनारे वाले माइक्रोक्रैक को हटा देता है और झुकने वाली क्रैकिंग को काफी हद तक कम कर देता है।

2. ग्राहक से उनकी सख्त झुकने की आवश्यकताओं के बारे में बात करें। हम या तो कम उपज शक्ति के साथ वैकल्पिक स्टील ग्रेड की सिफारिश कर सकते हैं, या लक्ष्य तन्यता प्रदर्शन मूल्यों को समायोजित करके उनके ऑर्डर के लिए Q235B स्ट्रिप को अनुकूलित कर सकते हैं। अनुकूलित नरम यांत्रिक गुण उनकी मुद्रांकन प्रक्रिया में फिट होंगे और झुकने वाली दरारें दिखने से रोकेंगे।
